3 DモデルおよびBIMモデル

一、製品概要

• 3 Dモデルとは

3 Dモデル：一般的に3 Dモデルとは、3 Dモデリングツールという専門的なソフトウェアによって生成された手動モデリングによって生成される3 Dモデルを指します。点やその他の情報集合のデータとしては、新興の傾斜撮影、レーザ点雲、BIMなどの3次元データから3次元モデルを生成することももちろん可能である。

• BIMモデルとは

BIMモデル：建築工事プロジェクトの各関連情報データを基礎として、3次元の建築モデルを構築し、デジタル情報を通じて建築物が持つ真実情報をシミュレーションする。それは情報の完全性、情報の関連性、情報の一致性、可視化、協調性、シミュレーション性、最適化性と図を出すことができるなどの8つの特徴を持っている。

建設プロジェクトまたは物理的および機能的特性を実装するためのデジタル表現であり、2次元ではなく、直接3次元で表現されます。建設から解体までの全ライフサイクルにおけるすべての意思決定に根拠を提供するプロセスでもある。

二、製品優勢

• BIMと傾斜撮影データの融合マッチング

BIMデータと傾斜撮影データモデルは通常異なる座標系を使用し、融合とマッチングの前にまず座標系変換操作を行う。製品はモデルデータの座標変換機能をサポートするだけでなく、モデルデータのアライメント機能もサポートし、エンジニアリング座標系下のBIMモデルを指定された座標系下に自動的にマッチングさせることができる。この場合、BIMモデルが存在する領域の傾斜撮影モデルをモザイク圧平操作する必要があり、同様に坂保護パラメータを設定し、データ接続部の滑らかな移行を実現することもできる。傾斜撮影データとBIMデータの効果的な結合を実現し、一方で傾斜撮影技術を通じて先進的な炭素集積計算モデルを量産して現実世界建築物の表面モデルを構築し、下図として使用することができる、一方、BIMデータにより建物内部の家屋構造を生成し、より精密化されたデータ分析とモデリングを実現する。この方案は：国土業界、国土情報の全面的な収集と精細化管理を実現する、屋内ナビゲーション、可視化ガイドを提供する、3 D都市モデリングは、モデリングのコストを大幅に削減します。パイプライン業界では、ビル内と地下パイプラインの3次元モデリングを効果的に行い、パイプライン内の資源の流れをシミュレーションすることができ、パイプラインに破裂が発生した場合、迅速な応急方案の制定にデータと技術サポートを提供することができる。

図：傾斜撮影データとBIMモデルの融合

• BIMと地形融合マッチング

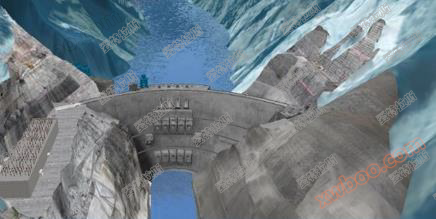

製品サポートはBIMデータと地形データを融合する。BIMデータと三次元地形データを融合する際、TIN地形と傾斜撮影モデルの裁断、穴掘り、モザイク、ブール演算及び表面演算などの機能により、BIM埋め込み地形、埋め込み傾斜撮影モデル、傾斜撮影モデル埋め込み地形などの効果を便利に実現することができる。BIMデータと地形データを融合し、BIMはミクロなデータ情報を提供し、地形データはマクロ環境におけるBIMモデルの位置情報と周辺環境を提供する。多源情報の融合を通じて、ユーザーにより真実で正確な可視化体験を提供し、及び三次元空間分析データサポート、例えば下図の中で、水力発電所のBIMモデルと三次元地形データを融合し、水力発電企業に建設、運営、管理段階データのサポートを提供する。

図：BIMデータと地形データの融合

• BIMと水面の融合

製品サポートはBIMデータと水面データを融合する。水面データに対して、製品は水面記号の作成をサポートし、水波の大きさ、水面の色などのパラメータの設置をサポートし、リアルタイムの倒影、動的な波紋を持つ水面記号を作成することができる。

図：BIMデータと水面データの融合

• BIMとユビキタスネットワークの融合

BIMは、建物全体でさまざまな要素が発生している位置を示すために、建物をデータ化、モデル化します。一方、ユビキタスネットワーク技術は各種建築運営データをセンサーを通じて収集し、インターネットを通じてリアルタイムにローカル運営センターとリモートユーザーの手に反映する。BIM技術とモノのインターネット技術の融合に基づいてスマート建築を実現する。

BIMはIoT応用の基礎であり、BIMモデルを用いて、IoTの応用は建物の内部を深くすることができる。下図のように、BIMモデルにより建物内部の門限設備を見ることができます。モノのインターネット技術を利用することで、門限情報や人の通過状況を得ることができます。両者を結合して、位置情報、属性情報などを含む、ゲートモデルのすべての情報を取得します。

図：BIMとユビキタスネットワーク

• BIMとユビキタスネットワークの融合

技術の発展に伴い、都市の隅々にある監視カメラや監視カメラは、豊富な情報を含む大量のリアルタイム監視ビデオを日々発生させている。本製品はビデオデータと傾斜撮影データを融合し、大量のビデオ情報を有効利用すると同時に、監視領域情報のリアルタイム更新を実現した。

図：斜め撮影とビデオデータの融合
