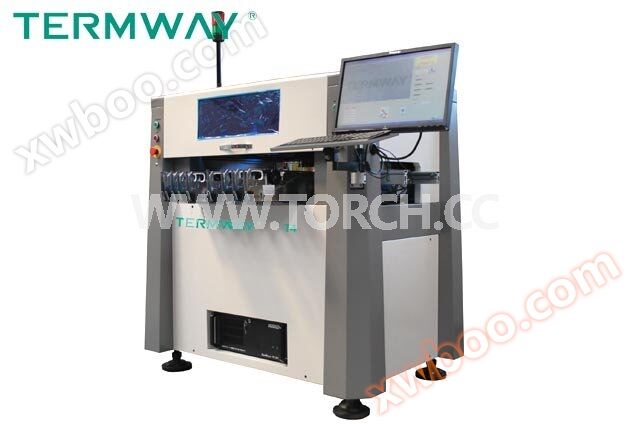

全自動高精度パッチ貼付機T 4

ネゴシエーション可能更新02/03

モデル

メーカーの性質: 生産者

製品カテゴリー

原産地

オンラインコンサルティング

概要

型番：解像度：（mm）加工カスタマイズ：はい倍率：操作方式：測定精度：μm外形寸法（縦＊幅＊高さ）：mm

製品詳細

T 4の特徴：
1、高精密パッチマシン、0201素子の実装を実現することができる。
2、QFPを貼り付けることができる最大面積：48*48 MM。
3、0.4 MMピッチ以上のQFPを貼り付けることができます。BGAを貼り付けることができます。
4、格子定規を配置する。機械全体の高精密運動制御と高精密繰り返し貼り付けを実現する。

T4共通の特徴：
1.機械全体の構造は鋳造+大理石プラットフォームを採用する。底部には高平らな大理石プラットフォームを採用し、X、Y軸竜門構造、X軸横梁は鋳造技術を採用し、Y軸竜門大理石構造は大理石プラットフォームと一体で、有効に保証するパッチマシン長期使用の信頼性と安定性。
2.機械全体に高精度直線ガイドを採用し、効果的にパッチ精度を向上させる。

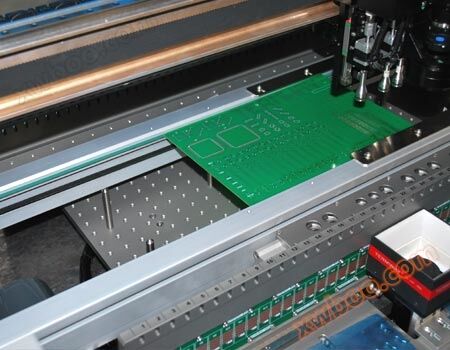

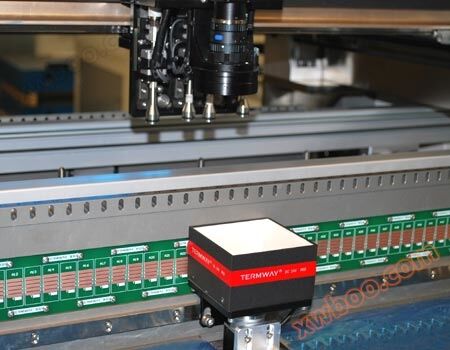

3.機械全体に高精細輸入工業カメラを採用し、高精細部品の視覚位置合わせ貼り付けを完成する。
4.視覚システムのパッチマシンを配置し、MARK点を自動的に識別し、パッチマシンの生産効率とパッチ精度を効果的に向上させることができる。
5.部品座標を手動で入力することなく自動視覚プログラミングが可能。プログラミングが簡単で、初心者に便利で実用的です。同時に回路基板データを導入することができ、小ロット多品種製品の生産モデルを容易にすることができる。
6.標準装備の小型ICディスク。
7.全機に8本の吸着ノズルを配置する。
8.高価格比全自動パッチ貼付機、中規模生産、科学研究及び軍需産業企業の高品質製品の生産使用に適している。
9.回路基板伝送システムのセットを構成します。シームレスに接続可能スクリーン印刷機、反駁台とリフローようせつ機械。
10.自動ノズル交換システムを構成し、7種類の異なるノズルを自由に交換することができる。
11.機械全体は回路基板の高度自動検出機能と部品のピックアップ失敗の警報機能を備え、生産品質を効果的に向上させる。
12.機械全体に欠品警報機能を備え、大量生産時の無人化を可能にする。
13.機械全体の安全性が高い

オプション：
1、GFタイプ電動フィード装置（8 MM、12 MM、16 MM、24 MM、32 MM）
2、ノズル（異形部品のノズルカスタマイズを受けることができる7種類のノズル）
3、QS 48コンポーネント（48*48 MMのICを貼り付けることができる）
4、散布皿
5、ICパレット
6、振動フィード装置

製品技術パラメータ：

	T4
貼付枚数	4グループ貼付タイトル
最大回路基板面積	600×240mm
最大移動範囲	640×460mm
Z軸最大移動範囲	20mm
典型的なパッチ速度	非表示：6000-8000 cph視覚付き：4000-6000 cph
理論最大パッチ速度	8000 cph
うんどうシステム	XY軸サーボモータ駆動＋工業用デュアルタイミングベルト伝動＋ラスタスケール位置決めを採用
XY軸分解精度	±0.001mm
繰り返しパッチ精度	±0.015mm
位置合わせ方式	視覚的位置合わせ
部品を貼り付けることができます	0201以上の抵抗体と38 mm以下のIC（48 mm、0201カメラとレンズオプション）
プログラミング方式	データ自動/導入映像学習/キーボード入力

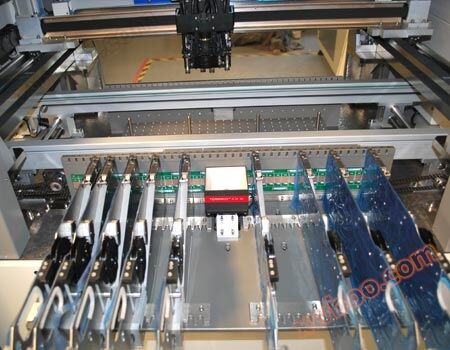

ベルトフィーダ	8 mm、12 mm、16 mm、24 mm、32 mm、44 mmフィーダーをオプションで配合可能
フィーダー数	GFフィーダーを置く場合は、8 MM GFTA-08 Sフィーダーを70本置くことができます。 1、前に35本の8 MMGFTA-08 Sフィードを置くことができる 2、後ろに35本の8 MM GFTA-08 Sフィードを置くことができる（ICディスクを取り付けない時）CFフィードを置くなら、80本の8 MM CFフィードを置くことができる（ICディスクを取り付けない時）
ICディスク数	ICディスクを2個置く場合、最大回路基板面積340240 mm ICディスクを1つ置く場合、最大回路基板面積480240 mm
オペレーティングシステム	WINDOWS XP/win7（32bit）
あっしゅくくうき	80psi（0.5Mpa），ガス流量≧90 L/M
電源装置	220v，50Hz，4kw
じゅうりょう	700kg
外形体積	1450×1100×1300mm

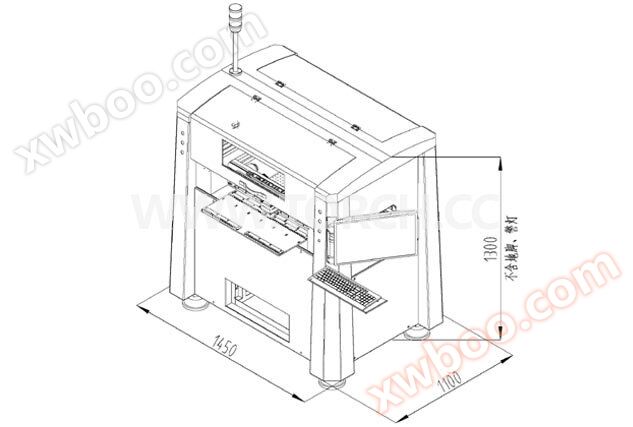

T 4外形二次元図：

注意：製品のアップグレードは予告なく許可される場合、ウェブサイトと資料は同時にアップグレードされ、実物を基準とする！
