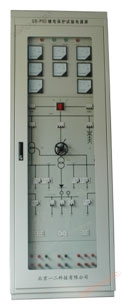

ER-PSDリレー保護試験電源画面

◆製品概要
ER-PSD型リレー保護試験電源スクリーンは当社がエネルギー部の『発電所、変電所工事とリレー保護試験計器配置定額』、『リレー保護検査条例』と電力工業部の『電力系統リレー保護及び安全自動装置反事故措置要点』の関連規定に基づいて設計製造した製品であり、それは現場リレー保護試験及びその他の試験仕事に安定、便利な交流直流試験電源を提供し、各種試験仕事の品質を高め、人身、設備の安全を保障し、信頼できる保証を提供した。

◆技術パラメータ
1、動作電源：三相四線380 V、50 Hz、二路入力は互いに予備であり、二路電源は自動、手動で投入でき、切替スイッチで選択して使用する、
2、定格出力：
コミュニケーションセクション：
定格出力電圧：380 V/220 V 50 Hz三相四線、三路出力、
100 V/58 V 50 Hz三相四線、三路出力、
三相入力平衡時、出力不平衡度＜1%；
第3高調波成分＜3%；
交流変圧器の容量は15 KVAで、時間負荷率が50%の状態で断続的に動作し、最大出力電流は3×22 Aである、
画面には6つの単相ソケット、1つの三相ソケットが設置されている。

直流部：
直流電圧0〜250 Vは連続的に調整可能で、3ウェイ出力、
リップル係数K＜l.5%、
整流トランス容量5 KVA、時間負荷率50%の状態で断続的に動作し、最大直流電流20 Aを出力する。

◆スクリーンサイズ
2260×800×600（高さ×幅×奥行き）
単位：（mm）
