∑7サーボモータ（直線型）SGLTW
製品詳細
サーボモータ SGLTWタイプ（コア付きTタイプ） 定格値と仕様
仕様表
|
ちょくせんサーボモータ 動子型式SGLTW- |
標準タイプ | 高効率型 | ||||||||||
| 20A | 35A | 40A | 35A | 50A | ||||||||
| 170A | 320A | 460A | 170A | 320A | 460A | 400B | 170H | 320H | 170H | 320H | ||
| ていかくじかん | 連続 | |||||||||||
| たいねつレベル | B | |||||||||||
| ぜつえんていこう | DC 500 V、10 M№以上 | |||||||||||
| ぜつえんたいあつ | AC 1500 V 1分 | |||||||||||
| かいじモード | えいきゅうじきしき | |||||||||||
| れいきゃくほうしき | じこれいきゃく | |||||||||||
| ほごこうぞう | IP00 | |||||||||||
|
環境条件 |
使用環境温度 | 0°C～40°C（凍結しない） | ||||||||||
| 使用環境湿度 | 20%RH～80%RH（結露しない） | |||||||||||
| 設置場所 |
•室内に腐食性または爆発性ガスがない場所 |
|||||||||||
| しょうげきていこう つよさ |
しょうげきかそくど | 196m/s2 | ||||||||||
| 衝撃回数 | 2回 | |||||||||||
| ぼうしんせい | しんどうかそくど | 49m/s2 （上下、左右、前後3方向の耐振性。） | ||||||||||

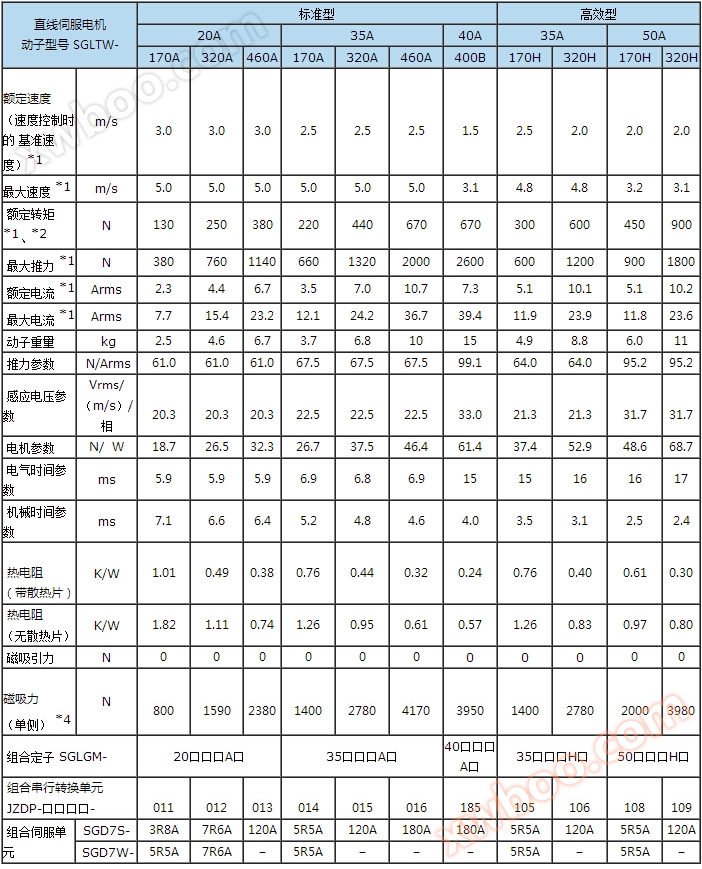

定格値
*1.サーボユニットと組み合わせて動作した後の電機子コイル温度が100°Cの場合の値。その他の項目が20°Cの場合の値。各値は標準値です。
＊2.定格推力は、以下の寸法のアルミニウム製フィンに取り付けられ、周囲温度が40°Cの場合の連続許容推力値を表す。
•ヒートシンクサイズ
• 254 × 254 × 25mm：SGLTW-20A170A、 35A170A
• 400 × 500 × 40mm：SGLTW-20A320A、 20A460A、 35A170H， 35A320A、 35A320H、 35A460A、 50A170H
• 609 × 762 × 50mm：SGLTW-40A400B、 50A320H
*3.可動子を組み立てると磁気ギャップがアンバランスになり、可動子は磁気吸引力を発生する。
*4.片側固定子による吸引力を表す。
スラスト-速度特性
（注）
1.サーボユニットと組み合わせて動作した後の電機子コイル温度が100°Cのときの値。各値は標準値です。
2.繰り返し使用領域の特性は電源電圧によって異なる。
3.有効推力が定格推力以内であれば、繰り返し使用領域内で使用することができる。
4.20 mを超えるサーボモータ主回路ケーブルは、電圧降下が大きくなり、繰り返し使用領域が狭くなるので注意してください。
