一、概要

自動車放熱器の砕石衝撃試験に適している。

二、テスト基準

QC/T 468『自動車用ラジエータ』

三、設備試験及び原理紹介

原理：

砂利または他の媒体はフィードホッパに入れられ、フィードホッパ内の振動フィード装置はフィードシュートにフィードを送る。下の高速空気によって発生した真空は、媒体がフィードシュートに落下する。媒体はノズルに吸い込まれ、空気噴射器によって試料に放出される。媒体が試料に衝突して砕石箱に落下した。

テスト：

被験者はラジエータコア部であり、連続噴射:あ、普通は1回だけ噴射します。

焼入れした鋼ペレットの硬度は61HRC〜65HRC、角付き、平均直径4mm〜5m。

その具体的な試験パラメータを表に示す11という決まりがあります。

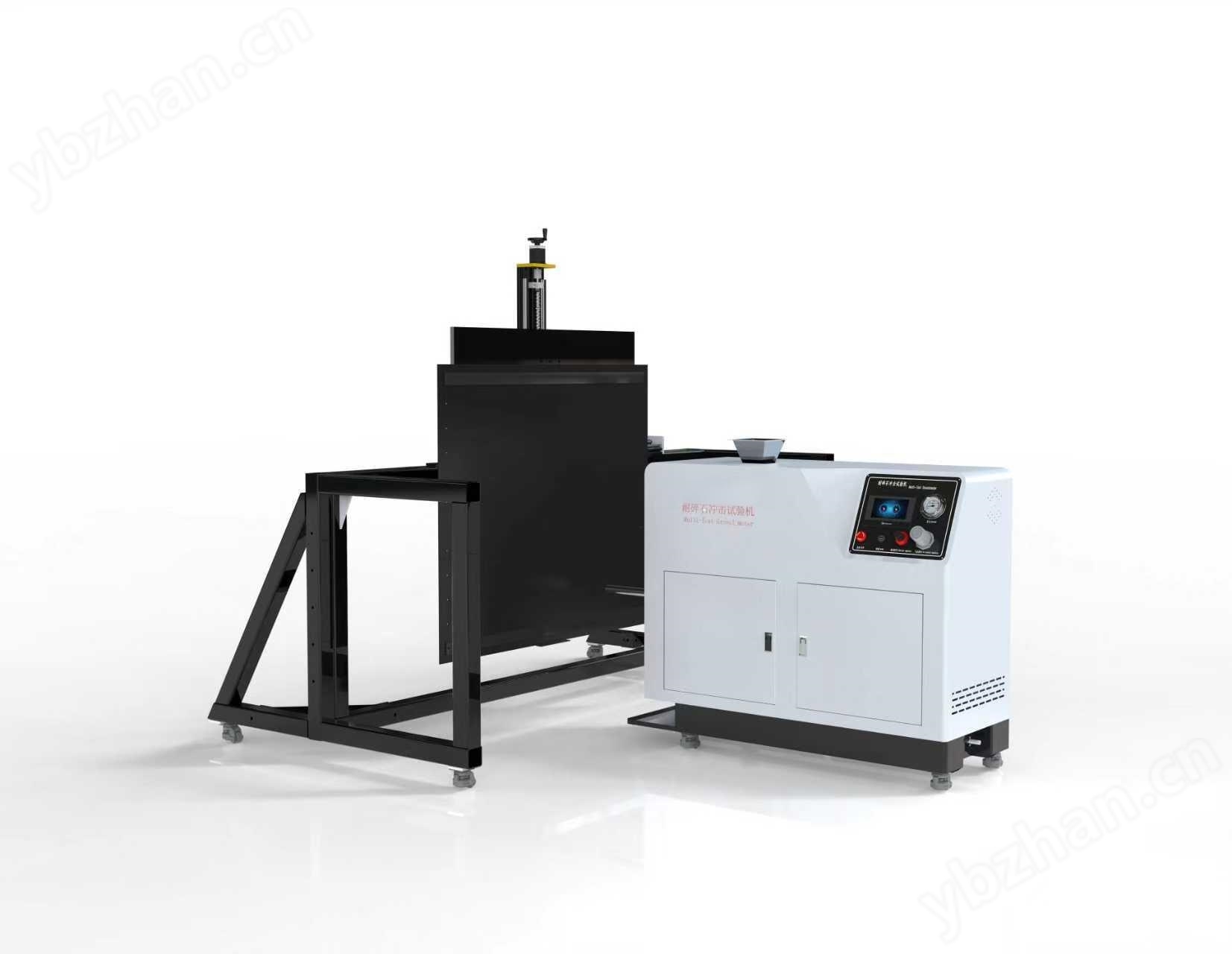

デバイスの外観示唆図（外付けサンプル部分をカスタマイズし、細部の差異は実物に準じる）

四、作業条件及び場所の要求

作業条件：

1、使用温度：室温

2、電源供給：交流/単相220V±15%/50Hz

3、圧縮空気圧力：0.4MPa～0.8MPa（ユーザーは自己配合し、より高い圧力で試験条件を満たすこともできる）

サイト要件：

1、地面が平らで、風通しが良い

2、可燃性、爆発性、腐食性ガス、粉塵を含まない

3、近くに強い電磁放射源がない

4、敷地地面荷重能力：以上300kg/m2

電気的要件

1、設備設計は人間機械の原理に符合し、操作が便利で安全で、全体がしっかりして信頼できる、

2、設備に電源遮断弁を備え、点検修理時に危険が発生しないことを確保する、

3、操作制御システムは操作者が操作と観察しやすい部位に配置されている。デバイスに非常停止ボタンを設定する必要があります

4、設備は良好で全面的な安全防護措置を備え、設備上の回転部品、危険部品及び危険部位は、すべて防護装置と安全表示を備えなければならない。

5、設備の電気制御システム,過負荷保護と短絡保護機能を備えている。

五、技術パラメータ

PLC の制御システム

操作インタフェース：中国語と英語の切り替え、

テストソフトウェア：リモートで無料アップグレード可能

噴射時間設定可0-999秒と噴射中にタイムポーズ時間を設定する

じょうごステンレス製

制御システムと試料箱は分離可能で、柔軟で、自由に位置を移動することができる

アダプタ空気圧振動システム

ふんしゃばいたいユーザー・プロビジョニング

試料装置一式：試料サイズをカスタマイズする：ZUI の大1200mm*1200mm* 68mm（縦横）、ZUI の小サイズ：300*300*32mm;

サンプルホルダー：手動でサンプルを移動し、材料鋼管を溶接する、

試料重量：20〜30KG

粒子サイズ：45度銃-0-29mm和90度銃0-52mm

噴射速度調整可能0〜1MPA

発射量調整可能

圧力調整範囲0-1000キロパ

エミッション量調整範囲≥1kg/分

発射角度調整範囲45～90°;

外形寸法：2930*2680*2050ミリメートル

六、設備配置

七、設置調整、訓練及び検収

1、貨物が需要家に到着した後、双方は共同で貨物の完全性を確認し、供給者は需要家の要求に従って設備を指定された位置に送り、設備の設置、調整を行う。

2、供給者は無料で需要家関係者のために訓練を行う。内容は設備の正常使用、メンテナンス、故障分析と排除、操作安全及び緊急処理手順などを含む。

3、設備検収：需要者が設備を受け取った後、双方が署名した技術協議に基づいて設備を検収し、設備検収は標準要求に符合し、正常な使用性能に達した後に検収を完了し、双方は検収報告書を発行しなければならない。

八、アフターサービス保証期間及びサービス

1、供給者その設備に負担する品質保証期間は12ヶ月、検収合格または検収合格と見なされた日から計算する。

2、品質保証期間内，供給された設備は操作規程内に品質問題が発生した（甲の人為的原因、不可抗力を除く），供給側設備の無償修理を担当し、品質保証期間が終わるまで担当する。

3、品質保証期間後,依然として設備のメンテナンスを担当しなければならないが、合理的な工数と合理的な交通費だけを徴収し、設備関連部品の交換と購入に関連し、乙は部品のコスト費用だけを徴収する。

九、供給リスト

ホスト1台（だい）

しりょうそうち1スリーブ

消音コンポーネント、SAEガンアセンブリ、VDAガンアセンブリ1スリーブ

アイマスク1幅（はば）

イヤホン1個

ボール本500グラム

レンチ1スリーブ

電源コード1ルート

取扱説明書1分 (ぶん)

合格証1分 (ぶん)

保証カード1分 (ぶん)

銘板1分 (ぶん)
