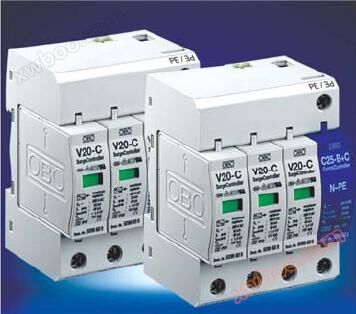

電源落雷防止器V 20-C、V 20-C…+NPE

製品の説明

特性V 20-C	使用上の利点
電気量金属酸化物バリスタ	プロテクタは頻繁な動作に対応でき、寿命が長い
プラグ可能部品	プロテクタモジュールは、テストまたは交換のために帯電挿抜可能
1～4枚のシャーシ間を接続して実行	マーク端子付きで取り付けが簡単
感熱遮断器及び窓表示装置	プロテクタの動作状態が一目でわかる
NPE火花ギャップモジュール付きプロテクタ	使用範囲（TN-C-S TN-S TT It）、構造がより安全
C 25-B+C/NPEは逆挿入保護	プロテクタモジュールの簡単で専門的なインストール

機能と応用分野

DIN VDE 0675、Part 6（Draft 11.89）A 1、A 2の要求によると、サージプロテクタV 20-CはC級に属するサージプロテクタである。さまざまな電圧サージから電気機器を保護します。シングルモジュールから4モジュールまでの異なるモデルを提供することができます。

モデルV 20−C−3＋NPE（C級）はTN−C−S、TN−S、TT及びITシステムにおける特別なサージプロテクタに用いられる。このプロテクタはDIN VDE 0100、Part 534/A 1の新しいニーズに基づいて設計され、簡単で安全なインストールを実現しています。

V 20−Cには、高非線形特性（α＞30）を有する酸化亜鉛バリスタが含まれる。この装置は応答時間が短く、保護レベルが低く、高流量と長寿命の利点があり、特に落雷サージが保護器を通過した後、後続の電流は現れない。

過負荷によりサージプロテクタが破損すると、内蔵された遮断装置が適時に動作し、電源との接続が中断され、同時に故障指示表示窓の色が緑から赤に変わります。

インストール

V 20−Cは、任意の配電箱またはスイッチボックス内の35 mmガイドレールに容易に取り付けることができる。マルチモジュールプロテクタの各モジュールは工場で内蔵接地ジャンパで接続されているので、プロテクタは1回だけ接地（PE）接続を行う必要があります。NPE保護モジュールC 25-B+C/NPEとベース間の巧みな設計により、モジュールが逆方向に挿入されないようにしている。これにより、プロテクタモジュールの適切な取り付けが保証されます。

技術パラメータ

サージプロテクタモデル	V 20-C
	75	150	280	320	385	440	550
最大持続動作電圧UC AC （最大許容動作電圧）UC DC	75 V~ 100 V-	150 V~ 200 V-	280 V~ 350 V-	320 V~ 420 V-	385 V~ 505 V-	440 V~ 585 V-	550 V~ 745 V-
雷電保護区	0→2
レベル-DIN VDE 0675 Part 6（Draft 11.89）A 1、A 2 -IEC 61643-1準拠	C II級
テスト基準	IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1
公称放電電流In（8/20）	15 kA	20 kA					15 kA
全体最大放電電流Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4	40 kA 75 kA 110 kA 150 kA
さいだいほうでんでんりゅう（シングルモジュール）Imax（8/20）	40 kA
でんあつほごレベル Upは1 kA（8/20） Upは5 kA（8/20） Up In時	≤300 V ≤350 V ≤500 V	≤500 V ≤650 V ≤800 V	≤900 V ≤1.1 kV ≤1.3kV	≤1.0 kV ≤1.3 kV ≤1.4kV	≤1.2 kV ≤1.5kV ≤1.7 kV	≤1.5 kV ≤1.8kV ≤2.0 kV	≤1.7 kV ≤2.1 kV ≤2.4 kV
応答時間TA	<25 ns
短絡耐性25 kA時の最大予備ヒューズ	125 A gl/gG
せつぞくせんだんめんせき	2.5-25 mm 2（マルチコード、接続端にシース） 2.5-35 mm 2（単株、マルチストランド）
インストール場所	35 mmガイドレール（EN 50022準拠）
Ipレベル	IP 20
温度範囲λ	-40℃〜+85℃

モジュールNPE 公称電圧UC	C 25-B+C/NPE 230 V/50-60 HZ
100 Vでの絶縁抵抗Rins サージ電圧試験（10/350）−IEC 61312-1（02.95）で規定された雷パラメータによるピーク電流Iimp 電気量Q 単位エネルギーW/R 公称放電電流In（8/20）電圧保護レベルUp 応答時間tA UCにおける後続電流IF 温度範囲λ	>10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃〜+85℃
技術変更権の保持

構造図

寸法図

V 20-C/4

V 20-C/3+NPE
