一、動作原理

白金叡LDE電磁流量計は、ファラデー電磁誘導法則に基づいて流量測定を行う流量計である。電磁流量計の利点は圧損が小さく、測定可能流量範囲が広いことである。最大流量と最小流量の比は一般的に20：1以上であり、使用する工業管径の範囲は広く、DN 10 ~ DN 2000の範囲内の管径を測定でき、出力信号と測定流量は線形で、精度が高く、電気伝導率≧5μs/cmを測定できる酸、アルカリ、塩溶液、水、汚水、腐食性液体及びスラリー、スラリー、パルプなどの流体流量図1に示す。化学工業、冶金、軽紡績、製紙、環境保護、食品、生活汚水、工業汚水、冷却水、水道工場などの工業部門及び市政管理、水利建設、河川浚渫、ビル給水計量などの分野の流量計計量に広く応用されている。

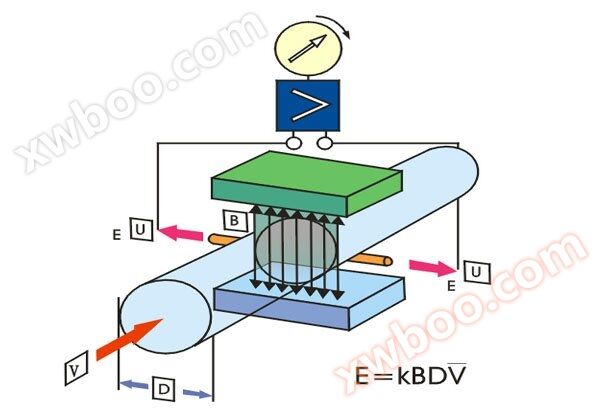

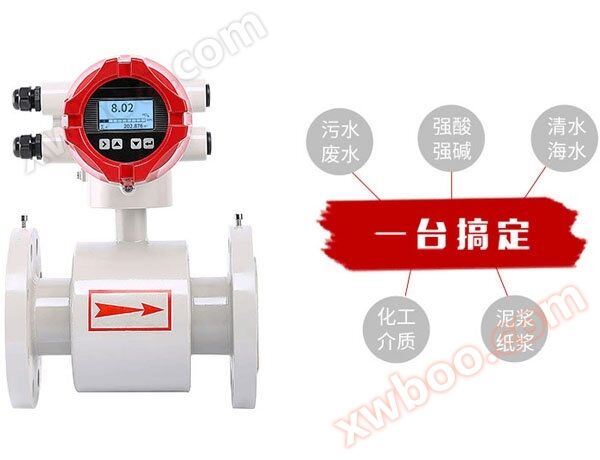

図1

二、原理構造

電磁流量計の構造は主に測定導管、電極、ハウジング、ライニング、コンバータなどの部分から構成される図2に示す。

測定カテーテル：測定された導電性液体を通過させる役割を果たす。測定カテーテルを磁力線が通過する際に磁束が分流または短絡されるために、測定カテーテルは非磁性、低導電率、低熱伝導率、一定の機械的強度を有する材料で作らなければならず、非磁性のステンレス鋼、ガラス鋼、高強度プラスチック、アルミニウムなどを選択することができる。

電極：その作用は、誘導電位信号を引き出し、測定されることに比例する。電極は一般的に非導磁性ステンレス鋼で作られ、流体が通過する際に阻害されないように裏地と面一にする必要がある。その取り付け位置は、沈殿物がその上に堆積して測定精度に影響を与えないように、パイプの垂直方向にあることが望ましい。

ハウジング：強磁性材料を用いて作られ、制度励磁コイルを分配するハウジングであり、外磁場の干渉を隔離する。

裏地：測定ダクトの内側及びフランジシールの表面には、完全な電気絶縁裏地がある。測定された液体に直接接触し、その作用は測定カテーテルの耐食性を増加させ、誘導電位が金属測定カテーテルの管壁に短絡されるのを防止することである。裏地材は耐食性、高温、耐摩耗性のポリテトラフルオロエチレンプラスチック、セラミックスなどが多い。

変換器：液体の流れによる誘導電位信号は非常に弱く、各種の干渉要素の影響を大きく受け、変換器の役割は誘導電位信号を増幅して統一的な標準信号に変換し、主要な干渉信号を抑制することである。その任務は、電極が検出した誘導電位信号Exを増幅して統一的な標準直流信号に変換することである。

図2

三、製品の特徴

1、変換ディスプレイは16ビット高性能マイクロプロセッサ、2×16 LCD表示を採用し、パラメータ設定が便利で、プログラミングが信頼できる

2、双方向測定システム、3つの積算器を内蔵してそれぞれ表示することができる：順方向流量、逆方向流量及び正、逆方向流量の差の総量

3、変換ディスプレイは多種の出力がある：電流、パルス、デジタル通信、HART、485通信プロトコル

4、大管径配管を適用し、DN300—1400mm

5、センサー本体と電極は多種の材料が選択可能である

6、体積が小さく、重量が軽く、輸送、取り付けが便利で、絶えずのメンテナンス、着脱を実現できる

四、裏地選択表

ライニング材	主要性能	最高誘電体温度		適用範囲
ライニング材	主要性能	一体型	ぶんりがた
ポリテトラフルオロエチレン（F4）	化学性能が安定しているプラスチックで、沸騰した塩酸、硫酸、硝酸、王水にも耐えられ、濃アルカリや各種有機溶剤にも耐えられる。三フッ化塩素、高温三フッ化塩素、高流速液フッ素、液体酸素、自己酸素の腐食に耐えられない。	70℃	100℃ 250℃ （特注必要）	1、濃酸、アルカリなどの強い腐食性媒体。 2、衛生系媒体。
ポリパーフルオロエチレン（F46）	同F4，耐摩耗性、耐負圧能力はF 4より高い。		同上（どうじょう）
ポリフッ化ビニル（Fs）	適用温度の上限はポリテトラフルオロエチレンより低いが、コストも低い。		80℃
ポリクロロプレンゴム	1、優れた弾力性があり、高い引断力があり、耐摩耗性能が良い。 2、一般的な低濃度酸、アルカリ、塩媒体の腐食に耐え、酸化媒体の腐食に耐えない。		80℃ 120℃ （特注必要）	水、汚水、弱摩耗性のスラリースラリー。
ウレタンゴム	1、耐摩耗性が非常に強い。		80℃	中性強摩耗スラリー、石炭スラリー、スラリー
ウレタンゴム	2、耐食性が比較的に悪い。		80℃	中性強摩耗スラリー、石炭スラリー、スラリー

五、電極選択表

でんきょくざいりょう	耐食性及び耐摩耗性
ステンンレス鋼0Crl8Nil2M02Ti	工業用水、生活用水、汚水などの弱い腐食性を有する媒体に用いられ、石油、化学工業、鉄鋼などの工業部門及び、市政、環境保護などの分野に適用される。
ハルメタルB	沸点以下のすべての濃度の塩酸に対して良好な耐食性があり、硫酸、リン酸、フッ化水素酸、有機酸などの非塩素化性酸、塩基、非酸化性塩液の腐食にも耐える。
ハルメタルC	硝酸、混酸、またはクロム酸と硫酸との混合媒体の腐食などの非酸化性酸に耐えられ、また酸化性塩類にも耐えられる：Fc＋、Cu＋下または他の酸化剤を含む腐食、例えば常温より高い次亜塩素酸塩溶液、海水の腐食
チタン	耐海水性、各種塩化物及び次亜塩素酸塩、酸化性酸（発煙硫酸を含む）、有機酸、アルカリの腐食。比較的純粋な還元性酸（硫酸、塩酸など）の腐食には耐えないが、酸に酸化剤（硝酸、Fc＋、Cu＋など）が含まれている場合、腐食は大きく低下する。
タンタル	優れた耐食性を持つことはガラスとよく似ている。フッ化水素酸、発煙硫酸、塩基を除いて、ほとんどエネルギーに耐えられる一化学媒体（沸点の塩酸、硝酸及びl 50℃以下の硫酸を含む）の腐食。アルカリの中でいじめる、耐食性
白金／チタン合金	ほとんどすべての化学媒体に耐えられるが、王水やアンモニウム塩には適していない。
ステンレス被覆タングステンカーバイド	腐食性、強い摩耗性のない媒体に使用されます。
注：媒体の種類が多く、その腐食性は温度、濃度、流速などの複雑な要素の影響を受けて変化するため、本表は参考に供するだけである。ユーザーは実際の状況に応じて自分で選択し、必要な場合は材料を選択する耐食性試験、例えば掛錠試験を行うべきである。

六、流量口径対照表

こうけいmm	流量範囲m³/時間	こうけいmm	流量範囲m³/時間
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	DN500型	400～6000
DN20	0.6～12	DN600型	600～10000
DN25	1.0～16	DN700	800～12000
DN32	1.6~25	DN800 の	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200型	2500～30000
DN80	10～160	DN1400型	3000～50000
DN100	16～250	DN1600型	3000～60000
DN125	25~400	DN1800型	5000～60000
DN150	40～600	DN2000	6000～100000
DN200	60～1000	DN2200型	1367.78～136778.4
DN250	100～1600	DN2400	1627.78～162777.6
DN300	160～2500	DN2600型	1910.38～191037.6
DN350型	200～3000	DN2800型	2306.56 ~ 236062.8

七、選択対照表

モデル	こうけい
LDE	10~2600
		コードネーム	インストール形式
		Y	一体型
		F	セパレータ
			コードネーム	コンバータモデル
			ZA	円形
			ZB の	正方形（セパレータのみ）
				コードネーム	電力供給形式
				AC	（交流）220 V AC 50 Hz（90 ~ 245 V AC 50 Hz）
				DC	（直流）24 V DC（20 ~ 36 V DC）
				LD	リチウム電池給電（信号出力なし）
					コードネーム
					私は
					f
					Rs
					H
					C
						ゆうでんたいおんど
						≤65℃
						≤120℃
						≦180℃（分離式のみ）
						コードネーム	ライニングマテリアル
						NE	クロロプレンゴム（≦65℃）
						PVC製品	ポリ塩化ビニル（≦70℃）
						PU	ポリウレタン耐摩耗（≦80℃）
						PTFE の	ポリテトラフルオロエチレン（≦180℃）
							コードネーム	電極材質
							316L	ステンンレス鋼
							HC	ハーストメタルC
							ティ	チタン
							タ	タンタル
							Pt の	はっきん

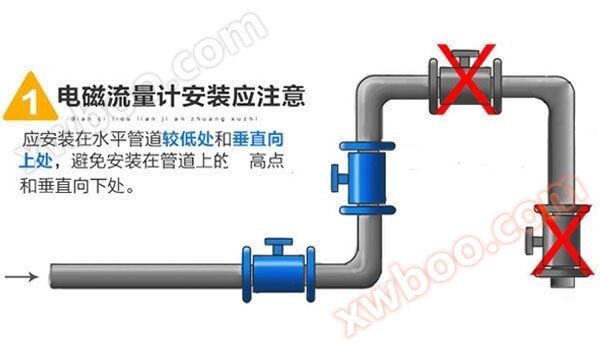

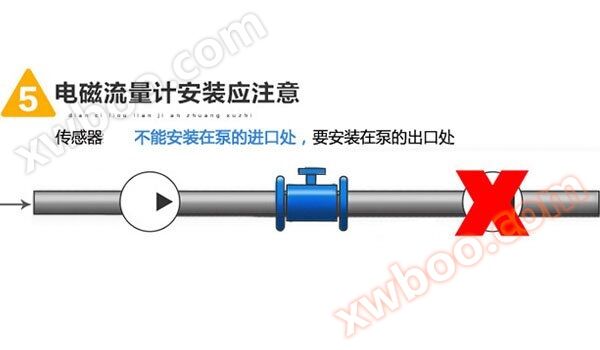

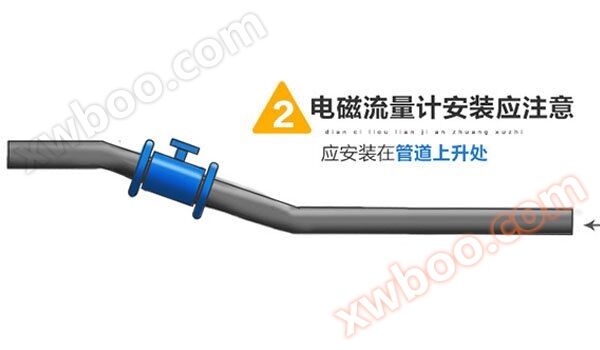

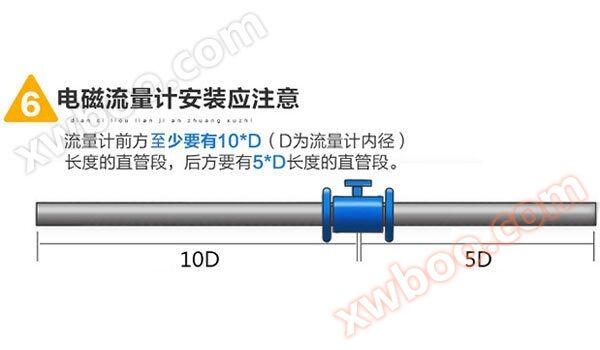

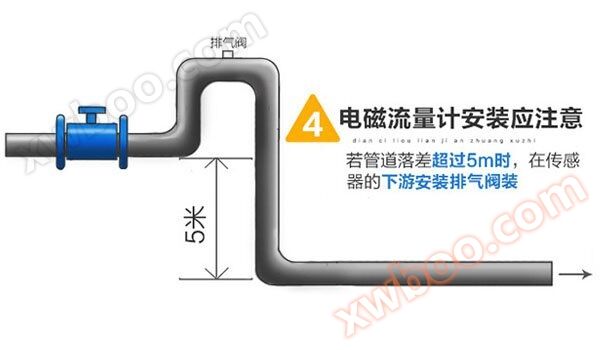

お知らせ：電磁流量計の選択に必要、媒体、口径（流量範囲）、電極材質、裏地材質、取り付け方式
