一、製品概説LUX旋入渦巻流量計は先進的なマイクロ処理技術を採用し、機能の強い流量範囲の広い操作修理が簡単で、取り付けが便利であるなどの利点がある主要技術指標は国外の同類製品の先進レベルに達した新型ガス流量計器図である。..

一、製品の概要

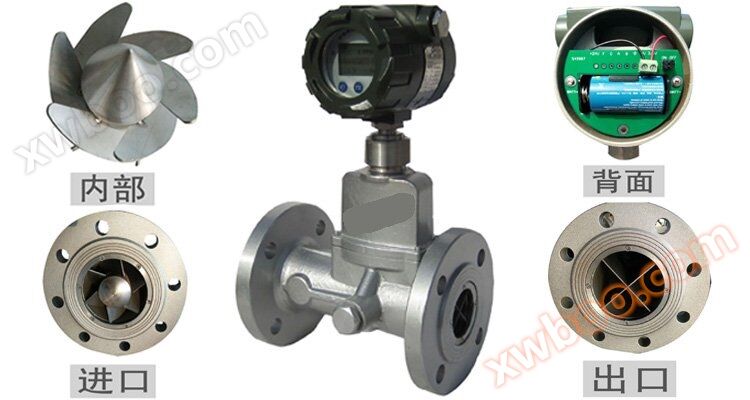

LUX旋入渦流量計は先進的なマイクロ処理技術を採用し、機能が強く、流量範囲が広く、操作修理が簡単で、取り付けが便利であるなどの利点があり、主な技術指標が海外同類製品の先進レベルに達した新型ガス流量計器図1に示されている。

図1

二、製品原理

流量センサの流通断面はベンチュリ管の型線に似ている。入口側には、流体が流量センサに入ると、流体に激しい渦電流を発生させるように強制する螺旋型の導流羽根のセットが配置されている。流体が拡散段に入ると、旋回流は還流の作用を受け、二次回転を開始し、ジャイロ式の旋回流の進入現象を形成する。この駆動周波数は流量の大きさに比例し、流体の物性と密度の影響を受けず、検出素子が流体の二次回転駆動周波数を測定することで、広い流量範囲で良好な線形度を得ることができる。信号はプリアンプを介して増幅、フィルタリング、整形されて流速に比例するパルス信号に変換され、その後、温度、圧力などの検出信号とともにマイクロプロセッサに送られて積算処理が行われ、液晶ディスプレイに測定結果（瞬時流量、累積流量及び温度、圧力データ）が表示される。

三、製品の特徴

1、内蔵式圧力、温度、流量センサー、安全性能が高く、構造がコンパクトで、外形が美しい。

2、その場で温度、圧力、瞬間流量と累積流量を表示する。

3、新型信号処理増幅器と独特なフィルタ技術を採用し、効果的に圧力変動とパイプ振動による干渉信号を除去し、流量計の耐干渉能力を大幅に高め、小流量に優れた安定性を持たせた。

4、特有の時間表示とリアルタイムデータ記憶の機能は、どんな状況でも内部データが失われないことを保証することができる。

5、機械全体の消費電力は極めて低く、内部電池による長期的な電力供給運転ができ、理想的な外部電源を必要とせずにその場で計器を表示することができる。

6、盗難防止機能は信頼性があり、パスワード保護があり、パラメータの変更を防止する。

7、ヘッドは180度自由に回転でき、取り付けが便利である。

五、取り付け技術

1、センサは流れ方向標識によって垂直、水平または任意の傾斜位置に取り付けることができる、

2、パイプラインが長い場合、または振動源に近い場合、パイプライン振動の影響を除去するために、流量計の上、下流に支持を取り付けなければならない。

3、センサーの設置場所は流量計の検査と修理を容易にし、流量計の環境要求を満たすために十分な空間が必要である、

4、外部の強磁場の干渉を避けるべき、

5、屋外に設置して使用する時、覆い物をしなければならず、炎天下の曝露と雨水の浸食を避け、計器の使用寿命に影響を与える、

6、パイプラインの圧力試験時、知能型流量計に配置された圧力センサーの圧力測定範囲に注意して、過圧が圧力センサーを損傷しないようにしなければならない。

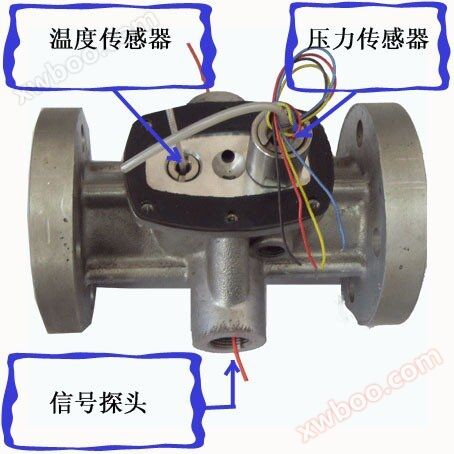

六、製品内部構造
