概要
一、カメラ外形寸法二、カメラインタフェース紹介1.HDMIインタフェース、2、3.USBインタフェース（マウスとUSBディスクを挿すことができる）、4.5 V電源インタフェース、5.LEDランプ三、カメラマッチング装置1.先端マッチング：Cポート顕微鏡とCポートレンズ
製品詳細
一、カメラ外形寸法
二、カメラインタフェースの紹介
1.先端マッチング：Cポート顕微鏡とCポートレンズ。
2.バックエンドマッチング：HDMI対応1080P@60Hzまたは1080P@50Hzディスプレイ。
四、カメラの取り付け説明
1.KRTS KH-300カメラとC型レンズの接続。
2.HDMIケーブルでディスプレイとカメラの接続を完了します。
3.マウスを接続します。
4.適切な電源でカメラに電力を供給する。
五、メニューバーの機能紹介
1.言語切り替え：メニューの左上の「簡」をクリックすると、ドロップダウンボックスで簡体字中国語/英語/繁体字中国語/日本語を切り替えることができます。
2.メニューをロック：メニューの右上にあるロックアイコンをクリックすると、メニューの表示状態を切り替えることができます。
3.「自動露出」を選択した場合、「明るさ」を調整できます。[手動露出](Manual Exposure)を選択すると、ゲインを調整できます。4.「手動ホワイトバランス」を選択すると、「赤緑青」の色値を調整できます。
5.コントラスト：0-15値は調整可能、デフォルト値0をリセットする、
6.シャープネス：0-15調整可能、デフォルト値をリセット4、
7.電子増幅：0-50調整可能、デフォルト値0をリセットする。
8.十字線は設定と非表示、色を選択できます。9.「イメージを保存」を選択し、選択した命名規則に従って、USBディスクに保存します。
10.画像を開く：アイコンをクリックして画像格納の経路を開き、画像を選択して開くとディスプレイで直接プレビューでき、画像の下には、操作の拡大、縮小、全画面、1:1、前、次、削除、戻ることができます。
11.「比較画像」をクリックすると、画面右側に開いた画像が表示され、左側にリアルタイム画像が表示されます。
12.「凍結」をクリックして現在の画像インタフェースを凍結し、画像ウィンドウは静止したままで、測定対象物を観察するのに便利である。
13.「録画」を選択すると、画面右下に•Recアイコンが表示され録画が開始され、再び「録画」ボタンをクリックして録画を停止し、自動的にUディスクに保存されます。フォーマットはH 264です。
14.「写真撮影設定」は、選択されたフォーマットbmpまたはjpgのフォーマットの画像フォーマットと命名規則を設定することができる。
15.「エンティティを保存」「はい」を選択するとピクチャに測量エンティティが保存され、「いいえ」を選択すると保存されません。
16.反転16：画像を垂直に反転、反転：画像を水平に反転します。
17.白黒：白黒カラーモード。18.50/60 HZ：アンチスクリーンフラッシュ。
1.装置はDC 5 V電源を使用する必要がある。
2.デバイスの電源を入れる前に、マウスを接続してください。
3.画像/ビデオを保存する場合、フォルダは日付で命名されます。
4.ペダルおよびコントローラ操作をサポートします。
*すべての部品は実物を基準とする
1.HDMIインタフェース，2、3.USBインタフェース（マウスとUSBディスクを挿すことができる）、4.5 V電源インタフェース、5.LEDランプ
三、カメラマッチング装置1.先端マッチング：Cポート顕微鏡とCポートレンズ。
2.バックエンドマッチング：HDMI対応1080P@60Hzまたは1080P@50Hzディスプレイ。
四、カメラの取り付け説明
1.KRTS KH-300カメラとC型レンズの接続。
2.HDMIケーブルでディスプレイとカメラの接続を完了します。
3.マウスを接続します。
4.適切な電源でカメラに電力を供給する。
五、メニューバーの機能紹介
1.言語切り替え：メニューの左上の「簡」をクリックすると、ドロップダウンボックスで簡体字中国語/英語/繁体字中国語/日本語を切り替えることができます。
2.メニューをロック：メニューの右上にあるロックアイコンをクリックすると、メニューの表示状態を切り替えることができます。
3.「自動露出」を選択した場合、「明るさ」を調整できます。[手動露出](Manual Exposure)を選択すると、ゲインを調整できます。4.「手動ホワイトバランス」を選択すると、「赤緑青」の色値を調整できます。
5.コントラスト：0-15値は調整可能、デフォルト値0をリセットする、
6.シャープネス：0-15調整可能、デフォルト値をリセット4、
7.電子増幅：0-50調整可能、デフォルト値0をリセットする。
8.十字線は設定と非表示、色を選択できます。9.「イメージを保存」を選択し、選択した命名規則に従って、USBディスクに保存します。
10.画像を開く：アイコンをクリックして画像格納の経路を開き、画像を選択して開くとディスプレイで直接プレビューでき、画像の下には、操作の拡大、縮小、全画面、1:1、前、次、削除、戻ることができます。
11.「比較画像」をクリックすると、画面右側に開いた画像が表示され、左側にリアルタイム画像が表示されます。
12.「凍結」をクリックして現在の画像インタフェースを凍結し、画像ウィンドウは静止したままで、測定対象物を観察するのに便利である。
13.「録画」を選択すると、画面右下に•Recアイコンが表示され録画が開始され、再び「録画」ボタンをクリックして録画を停止し、自動的にUディスクに保存されます。フォーマットはH 264です。
14.「写真撮影設定」は、選択されたフォーマットbmpまたはjpgのフォーマットの画像フォーマットと命名規則を設定することができる。
15.「エンティティを保存」「はい」を選択するとピクチャに測量エンティティが保存され、「いいえ」を選択すると保存されません。
16.反転16：画像を垂直に反転、反転：画像を水平に反転します。
17.白黒：白黒カラーモード。18.50/60 HZ：アンチスクリーンフラッシュ。
19.4.HDR：ワイドダイナミック、0-3調整可能、デフォルト値1をリセットする。
20.リセット：出荷時設定を復元します。
21.バージョン番号。現在のソフトウェアバージョン番号を表示できます。

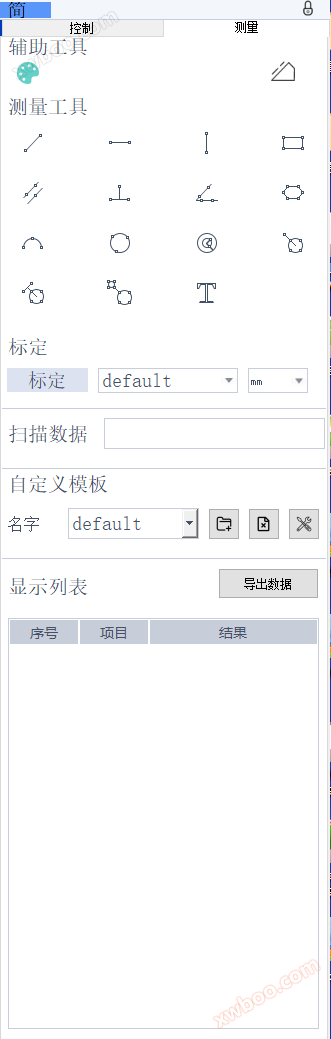

補助ツール
色設定：線分の幅、色、ラベルのサイズ、色を設定できます。
自動エッジシーク:
補助ツールの「自動エッジ探し」アイコンをクリックし、画像を測定する際に、自動エッジ探しを実現します。
測定ツール：
直線、水平線、垂直線、矩形、平行線、垂線、角、多角形、円弧、円、同心円、線-円、垂線-円、2つの円、寸法。
指定:
標定の追加：直線標定、H型標定、円標定。
選択基準：現在の倍率に対応する追加された基準を選択します。
選択単位：線ラベルを引く単位を選択します。
≪スケールの削除｜Delete Scale｜oem _ src≫:「≪スケール｜Scale｜oem _ src≫」ドロップダウン・ボックスのスケールに対応する削除ボタンを選択します。
カスタムテンプレート：
測定ツールを使用して画像に描かれた図形をテンプレートとして保存し、保存後に再使用すると直接図形を開くことができ、テンプレートファイルはUディスクに保存されます。
テンプレートを追加するには：
1.画像に長方形を描画します（例）。
2.「新規」をクリック
アイコンをクリックして、「エンティティをテンプレートに変換するか」というプロンプトを表示し、「OK」を選択します。
アイコンをクリックして、「エンティティをテンプレートに変換するか」というプロンプトを表示し、「OK」を選択します。3.名前の後ろのボックスに名前を入力して保存
。
。テンプレートの切り替え：「名前対応ボックス」ドロップダウン・ボックスで追加されたテンプレートを選択します。
テンプレートの変更てんぷれーとのへんこう:点の変更てんのへんこう
ボタンを押すと、元のテンプレートに図形を追加し、終了後に「保存」または「名前を付けて保存」の新しいファイルをクリックすることができます。
ボタンを押すと、元のテンプレートに図形を追加し、終了後に「保存」または「名前を付けて保存」の新しいファイルをクリックすることができます。テンプレートの削除：ドロップダウン・ボックスでテンプレートを選択し、削除をクリックします
をクリックして、現在のテンプレートを削除するかどうかを求め、「OK」をクリックして削除します。
をクリックして、現在のテンプレートを削除するかどうかを求め、「OK」をクリックして削除します。リストを表示する
リストには線を引く順序、項目、測定結果が表示されます。1つのアイテムをマウスの左ボタンで選択し、右ボタンで1つまたはすべて削除します。
データのエクスポート：表示リストの「データのエクスポート」をクリックし、ポップアップされたダイアログボックスに名前を入力して保存し、対応するファイルはUディスクに保存します。
六、使用上の注意事項1.装置はDC 5 V電源を使用する必要がある。
2.デバイスの電源を入れる前に、マウスを接続してください。
3.画像/ビデオを保存する場合、フォルダは日付で命名されます。
4.ペダルおよびコントローラ操作をサポートします。
*すべての部品は実物を基準とする
|
製品型番 |
KRTS KH-300C2 |
|
イメージセンサ |
CMOSカラー |
|
有効ピクセル |
200メガピクセル |
|
ターゲット面寸法 |
1/1.9〞 |
|
メニュー |
フルディジタルUIせっけい |
|
操作方法 |
マウス操作 |
|
レンズインタフェース |
Cタイプ |
|
電源装置DC |
DC5V |
|
しゅつりょくモード |
HDMI |
|
ホワイトバランス |
手動/自動 |
|
ろしゅつほうしき |
手動/自動 |
|
フレームレートを表示 |
1080P@60fps/1080P@50fps |
|
スキャンモード |
プログレッシブスキャン |
|
電子シャッタ速度 |
1/50s(1/60s)～1/10000s |
|
動作温度 |
0℃～50℃ |
|
ディジタル増幅 |
サポート |
|
ストレージ機能 |
サポート外付けUディスクストレージ |
|
測定機能 |
メジャーのサポート |
