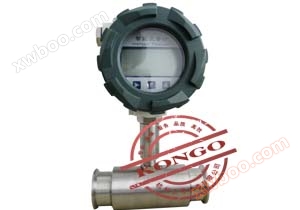

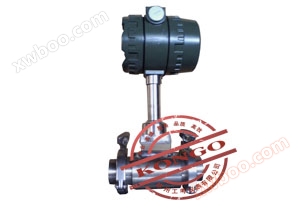

GFM 68シリーズカフ衛生型タービン流量計

GFM 68シリーズカフ衛生型タービン流量計

概要

GFM 68シリーズカフ衛生型タービン流量計は速度式流量計における主要な種類であり、それは多翼のロータ（タービン）感受性を採用するりゅうたい平均流速、それから流量あるいは総量のけいきを選択します。センサディスプレイとの2部構成で、モノリシックにすることもできます。

GFM 68シリーズカフ衛生型タービン流量計タービンを用いて測定したりゅうりょうけい。流速をタービンの回転数に変換し、回転数を流量に比例する電気信号に変換します。この流量計は瞬時流量と総積算流量を検出するために用いられ、その出力信号は周波数であり、デジタル化が容易である。

GFM 68シリーズカフ衛生型タービン流量計の誘導コイルを永久磁石とともにハウジングに固定した。強磁性タービン翼が磁石を通過すると、磁路の磁気抵抗が変化し、誘導信号が発生する。信号は増幅器を介して増幅され、整形され、カウンタまたは周波数計に送られ、総積算流量を表示する。同時にパルス周波数を周波数−電圧変換して瞬時流量を示す。インペラの回転数は流量に比例し、インペラの回転数は流量の総量に比例する。タービン流量計の出力は周波数変調式信号であり、検出回路の耐干渉性を高めるだけでなく、流量検出システムを簡略化した。そのレンジ比は10:1、精度は±0.2%を選択して設定できます。慣性が小さく寸法が小さいタービン流量計の時定数は0.01秒です。

適用＃テキヨウ＃

GFM 68シリーズカフ衛生型タービン流量計石油、化学工業、冶金、給水、製紙、環境保護、食品などの分野に広く使用されており、閉鎖配管中とステンレス鋼の測定に適している1Cr18Ni9Ti、2Cr13及びコランダムアル2O3、硬質合金は腐食作用がなく、しかも繊維、粒子などの不純物の液体がない。特殊な機能を持つ表示計器と組み合わせて使用すれば、自動定量制御、超過警報などの用途を行うことができる。

特徴

1圧力損失が小さく、羽根車は防腐機能を持つ

2、先進的な超低消費電力モノリシックマイコン技術を採用し、機械全体の機能が強く、消費電力が低く、性能が優れている

3、非線形精度補償機能を有するスマート流量ディスプレイ。補正式の精度がより優れている±0.02%　　

4、メーター係数はボタンによってオンラインで設定でき、LCD画面上に、LCDスクリーンは直感的で明瞭で、信頼性が高い

5、採用EEPROM累積流量、計器係数のパワーダウン保護に対して、保護時間はより大きい10年

6、高性能を採用MCU中央プロセッサ、データ収集処理の表示出力、累積流量の瞬時流量と同じ

7、画面表示に便利なヒューマンインタフェースを実現し、標準で485データ転送の形式

8、全硬質合金（炭化タングステン）シールド式カンチレバー梁構造軸受を採用し、回転軸受と圧力軸受を一体化し、軸受寿命を大幅に向上させ、少量の土砂と汚物のある媒体の中で働くことができる

9、採用1Cr18Ni9Tiオールステンレス構造、（タービン採用2Cr13）防腐性能が良い

10、修理が容易で、自己整流の構造があり、小型で軽量で、構造が簡単で、短時間でそれらを組み合わせて分解することができ、内部洗浄が簡単である

11、強い抗磁性干渉と振動能力があり、性能が信頼でき、寿命が長い

12、下限流速が低い,測定範囲が広い

13、現場表示型液晶パネルははっきりと直感的に表示され、消費電力が低く、3Vリチウム電池の電力供給は連続運転が可能5年以上

14、耐食性、酸アルカリ溶液に適用

技術的特性

1、公称通径：（4～200）mm

2、媒体温度：（-20～80）℃、（-20～120）℃

3、周囲温度：（-20～55）℃

4、精度：±0.2%、±0.5%、±1％

5、検出器信号伝送線方式：三線電圧パルス（三芯シールドケーブル）

6、給電電源：電圧：12V±0.144V,電流：≤10mA

7、出力電圧振幅：ハイレベル≧8V、ローレベル≦0.8V

8、伝送距離：センサーから表示計器までの距離250メートル

9、現場表示型給電電源：3V（リチウム電池に電力供給し、連続使用可能3年）

10、表示方式：現場液晶表示瞬時流量と累積流量

11、現場表示帯信号出力給電電源：24V；4～20mA2線式電流出力、遠距離500メートル
