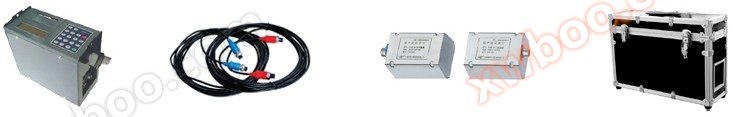

GFM 66シリーズポータブル超音波流量計

GFM 66シリーズポータブル超音波流量計

概要

超音波ビームが液体中を伝播すると、液体の流れは伝播時間を微小に変化させ、その伝播時間の変化は液体の流速に比例する。ゼロ流量の場合、2つのセンサが音波を発射し受信するのに必要な時間は全く同じであり（実際にゼロ流量を測定できる唯一の技術）、液体が流れる場合、逆流方向の音波伝送時間は順流方向の音波伝送時間よりも大きい。

適用＃テキヨウ＃

GFM 66シリーズポータブル超音波流量計は給水と排水,石油、化学工業,冶金、鉱山,熱供給、発電,水利と水資源,省エネモニタリング、節水管理,製紙、船体製造業,食品と医薬,流量巡回検査、流量追跡と収集,熱測定、熱平衡

特徴

1、超音波センサは外挟み式、挿入式、管段式を選択することができ、また任意の角度に取り付けられた水量計センサを支持することができ、平行二重挿入センサを含む。

2、双方向シリアル周辺機器の汎用インタフェースを有し、直列接続の形式で複数の例えば4-20マアナログ出力ボード、周波数信号出力ボード、サーマルプリンタ、データレコーダなどの外部機器。

3、流量計作動用パラメータを機内のフラッシュメモリでは、パラメータが失われる問題は発生しません。硬化した動作パラメータは、電源投入時に自動的に呼び出すことができます。

4、ハードウェアモジュール化設計。マザーボードモジュール、4-20マ出力モジュール、パルス出力モジュール、プリンタモジュール、パラレルキーボード表示モジュール、シリアルキーボード表示モジュールなどの構成で、ユーザーは必要に応じて選択することができる。

5、モドバスプロトコル、MBUSプロトコル、富士拡張プロトコル、簡易水量計プロトコルなどの異なるソフトウェア通信プロトコルは、ユーザーが選択するために使用されます。推奨されるプロトコルは、モドバス-RTUまたはモドバス-ASCIIプロトコル。

6、日累計記録可能前64日、月の累積前32ヶ月（2年）、さらに年月日記録内容を追加した。年月日蓄積データはすべてモドバスプロトコル読み出し。

7、16次の電源オフ時間流量計記録。データはすべてモドバスプロトコル読み出し。

8、タイミング印刷、データ出力機能、次の印刷出力の時間を自動的に表示し、22アイテムプログラム可能なタイミングでコンテンツを印刷します。タイミング印刷機能は、データの自動タイミング出力や自動記録を実現することができる。

9、OCT1積算パルス出力のパルス幅は、6ミリ秒-1秒の間で設定します。出荷時のデフォルト値は200ミリ秒。

10キーボードディスプレイ並列インタフェースを備え、接続表示コンポーネントは簡易流量計を構成することができる。

11、シリアルポートキーボード表示コンポーネントはシリアルポートに直接接続でき、パラメータの設定が完了すると帯電して抜き差しすることができる。

12、流体音速によって流体の種類を判断する機能があり、流体の種類を識別することができる。

13、プログラム可能な内蔵の定量コントローラを備えている。外部入力信号またはモドバスコマンドが起動します。

14、単一24V（GFM66M使用DC 8～36V）DC電源が動作します。動作電流が未満50マ（モニタを接続せず、ブザーが鳴らない条件で）。

技術的特性

1、測定線形度がより優れている0.5%で、再現性精度が0.2%、ガンダム40ピコ秒の時差測定分解能で測定精度を±1%。

2、測定周期ごとに128今回のデータ収集支援は最新開発の流量計時差分析ソフトウェアで、性能が優れ、データがより安定し、正確で、線形度がより良いことを示している。

3、隔离型RS485 のデュアルインタフェース、流量計と二次テーブルの間を通過可能RS485 のバス通信、伝送距離は千メートル以上。

4、3ウェイ精度付き0.1%のアナログ入力インタフェースであり、温度圧力などの信号を接続することができる。

5、1みち4-20マアナログ出力を流量として使用可能/熱伝達器

6、2みち3せんしきPT100抵抗信号入力は熱量計とすることができる。

7、3みち4-20マアナログ入力、データコレクタとして使用可能,アナログ入力インタフェースはデジタル入力インタフェースとしても使用できます。デュアルソケット付きプログラマブルOCT積算パルス、動作状態などを出力するための出力。
