4ウェイHDMI画面分割器（JS 5014）

		製品名	4ウェイHDMI画面分割器（JS 5014）
		製品ブランド	九視
		製品価格	オンラインコンサルティング
		メーカー	深セン九視電子科技有限公司

モデル：JS5014

機能：

1、4ウェイ切替機能：完全シームレス切替、黒画面ではない

2、4ウェイ分割機能：4ウェイ統合出力

3、4路分割機能：一大3小分割。

一、製品概要

九視JS 5014 HDMI 4 x 1デュアルピクチャスプリッタは、4ウェイハイビジョンデジタルビデオ信号を同じ画面に表示し、複数のビデオ分割効果を持つとともに、4ウェイハイビジョン入力信号をシームレスに切り替えることができる高性能な4ウェイハイビジョンピクチャ分割およびシームレス切替出力付き切替器である。このスイッチャ制御方式は多様で柔軟であり、フロントパネルボタン制御、ローカルIR制御、受信パネルIR制御、RS 232制御により制御することができる。

　　

　　

　　

二、製品特徴：

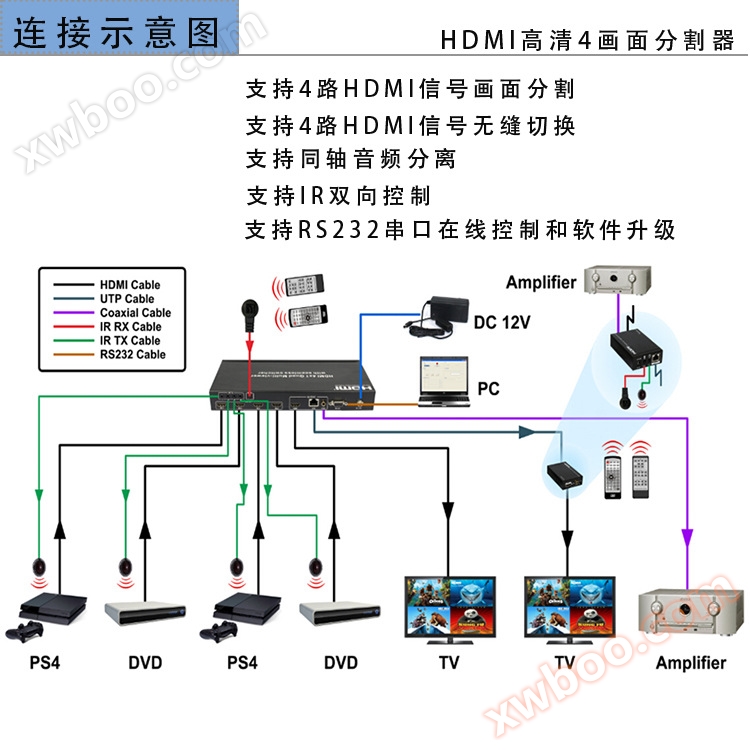

4ウェイHDMI入力をサポートし、1ウェイHDMI、1ウェイUTP出力

4ウェイHDMI信号画面分割対応

4ウェイHDMI信号のシームレスな切り替えをサポート

最高サポート解像度出力

同軸オーディオ分離をサポート

LPCM/Dolby 5.1/DTS 5.1オーディオフォーマットをサポートする

IR双方向制御をサポート

インテリジェントEDID管理

RS 232シリアルポートのオンライン制御とソフトウェアアップグレードをサポートする

複数フォーマットHDMI出力をサポート

sclaer up、scaler down機能を内蔵

E 50 IR受信機はARCオーディオフィードバック機能付き

三、製品機能

HDMI 1.3をサポートし、入力互換DVI 1.0バージョン

帯域幅：最大2.25 Gbpsをサポート

クロマ空間：RGB、YCBCR、YCbCr（4：2：2）、YCbCr（4：4：4）をサポートする

色深度（Deep Color）：8 bit色深度出力をサポート

HDMI入出力伝送距離：高速HDMI線材は最長15 m（1080 P/60 Hz、8 bit色深度）に対応可能

オーディオフォーマット：入出力はLPCM 2.0/5.1、DTS 5.1、Dolby 5.1オーディオフォーマットをサポートする

サポート入力解像度：HDMI：480 i to 1080 p 60 Hz

サポート出力解像度：1080 P、720 P、1080 I、1024 x 7681360 x 768

EDID管理をサポート

RS 232シリアルポートアップグレードをサポートする

双方向IR制御をサポート

ロック付き12 V/2.5 A電源

四、モード：

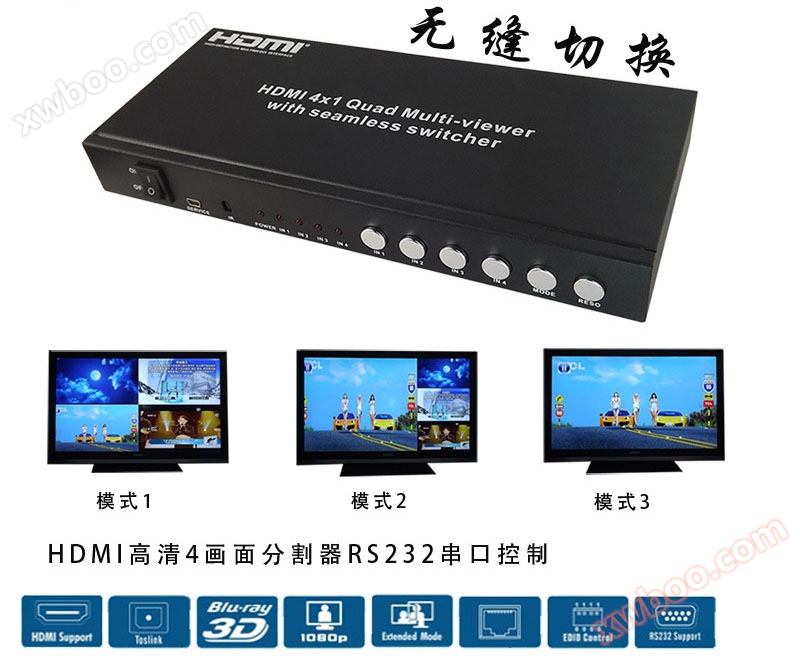

IN 1 ~ IN 4：選択ボタン、MODEによって機能が異なる

MODE：3つのモード選択

MODE 1：IN 1-IN 4を選択出力に切り替えるオーディオ

MODE 2：IN 1-IN 4を切り替えてどちらかの入力を選択する

メイン画面を作る（オーディオ同時）

MODE 3：4 x 1相当シームレススイッチャ

RESO：出力5種類の解像度切り替え

SERVICE：Mini USBインタフェースアップグレードソフトウェア

1080 P出力が選択された場合：分割画面対応の

解像度：MODE 1は960*540、MODE 2：IN 1は1280*1080、残りは640*360、MODE 3は：1920*1080

MODE 1：どの入力ソースを選択するか、音声出力は選択された入力ソースである。

MODE 2：IN 1ブロックに表示される画像は入力ソースを追従切替し、音声はIN 1ブロックの入力ソース音源に固定し、追従切替する。
